Alors que l’Industrie 4.0 continue de pénétrer l’industrie manufacturière mondiale, les robots mobiles (AGV/AMR) sont passés d’outils de production auxiliaires à une infrastructure de base pour une fabrication et une logistique intelligentes. Les données de l'industrie montrent que le marché chinois des AGV/AMR a connu une croissance explosive ces dernières années, soutenue par une chaîne d'approvisionnement hautement spécialisée et efficace couvrant « les composants de base – la fabrication de véhicules – l'intégration de systèmes ». Cet article se concentre sur quatre maillons principaux de cette chaîne d'approvisionnement -détection laser, navigation et contrôle, servomoteurs, alimentation et charge-en analysant systématiquement leurs caractéristiques techniques, leurs indicateurs de performance et leurs orientations futures en matière d'innovation.
I. Technologie de détection laser : vision 3D permettant la perception de l'environnement et le fonctionnement précis des AGV/AMR
La détection laser sert d'« organe visuel » d'un robot, et sa maturité technologique détermine directement sa capacité opérationnelle dans des environnements complexes et dynamiques. L'itinéraire courant actuel est basé sur la vision industrielle 3D, combinée aux algorithmes ToF (Time of Flight) et VSLAM (Visual Simultaneous Localization and Mapping) pour obtenir une perception environnementale de haute -précision.
(1) Architecture technique de base et indicateurs de performance
Technologies matérielles de vision 3D.Les caméras ToF grand public peuvent être divisées en solutions à ondes-pulsées et à ondes-continues. Les systèmes à ondes pulsées-offrent généralement des fréquences d'images élevées (certaines dépassant 100 ips), une forte capacité anti-interférence et des indices de protection élevés (tels qu'IP67), ce qui les rend adaptés à la collaboration multi-robots et aux environnements industriels difficiles. Les solutions à ondes continues-, tirant parti de capteurs de nouvelle-génération et de technologies avancées de modulation et de démodulation (telles que la modulation à double-fréquence et la fusion HDR), permettent d'obtenir une résolution plus élevée et une erreur de mesure de profondeur-plus faible, dans certains cas dans la plage millimétrique. Les principales exigences de performances incluent une forte résistance à la lumière ambiante, des plages de détection efficaces allant de plusieurs mètres à plusieurs dizaines de mètres et des fréquences d'images élevées (généralement pas inférieures à 30 ips), afin de s'adapter aux mouvements rapides et aux changements d'éclairage.
Technologies de fusion d'algorithmes.Les algorithmes VSLAM construisent des cartes et effectuent une localisation-en temps réel en extrayant des points caractéristiques naturels de l'environnement, atteignant ainsi une précision de positionnement au centimètre-. Lorsqu'il est combiné avec des algorithmes de reconnaissance 3D + IA basés sur l'-apprentissage profond-, le système peut identifier et localiser de manière robuste et rapide des objets tels que des palettes et des bacs, avec des taux de réussite de reconnaissance élevés et des temps de réponse rapides, même sous des variations de taille, de pose et de modèles d'empilage.
(2) Scénarios d'application typiques et mise en œuvre technique

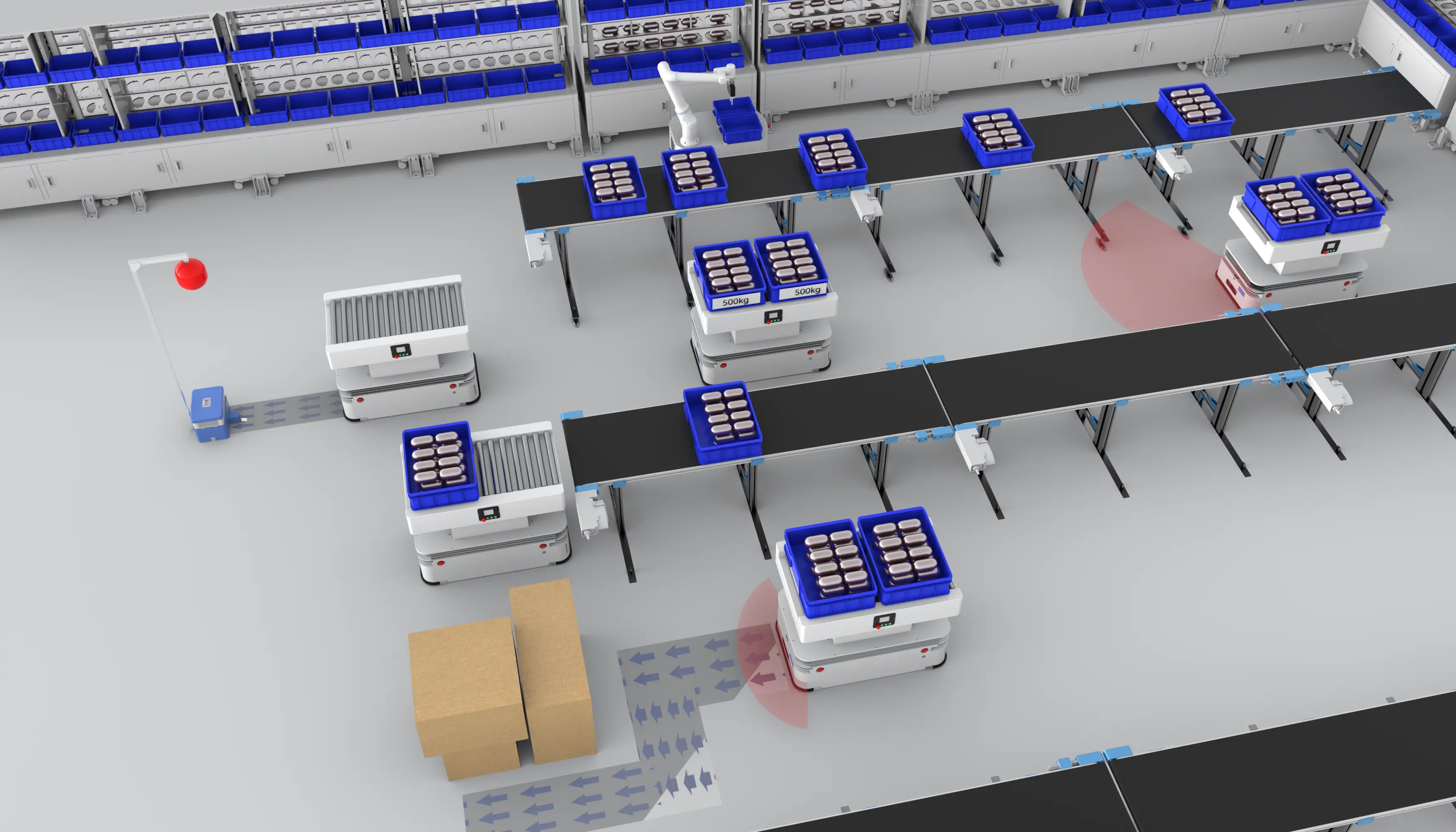

Lors de la localisation et de l'amarrage des palettes, les systèmes de vision 3D acquièrent les coordonnées tridimensionnelles-de la palette et calculent la trajectoire de mouvement optimale du robot, permettant un amarrage avec une précision millimétrique-. Lors de l'évitement dynamique d'obstacles et de la planification de chemin, le système génère des nuages de points en temps réel-de l'environnement, classe les obstacles statiques et dynamiques et ajuste en permanence l'itinéraire avec une réponse d'évitement rapide. De plus, la vision 3D est également utilisée pour la recharge autonome, permettant un alignement précis et automatique avec les interfaces de recharge.
Tendances technologiques.La détection laser évolue vers une résolution plus élevée, une fréquence d’images plus élevée et une consommation d’énergie plus faible. La fusion multi-capteurs-combinant LiDAR, caméras 3D et capteurs infrarouges-est de plus en plus adoptée pour améliorer l'adaptabilité dans des environnements complexes. Dans le même temps, les caméras ToF à haute-résolution et-frame rate-élevées entrent dans la production de masse à grande échelle-.
II. Systèmes de navigation et de contrôle : le « cerveau » et le « système nerveux » de la mobilité autonome
Les systèmes de navigation et de contrôle déterminent la précision des mouvements, l'efficacité de la planification et la fiabilité opérationnelle d'un robot. Les technologies grand public incluent la navigation naturelle-, le SLAM visuel et le SLAM laser, avec des produits de base couvrant les contrôleurs, les modules de navigation et les capteurs dédiés.
(1) Principes fondamentaux de navigation et performances
Navigation naturelle-des fonctionnalités.Cette technologie utilise des fonctionnalités stables et inhérentes à l'environnement-telles que des racks et des colonnes-pour la localisation et la navigation, sans nécessiter d'infrastructure supplémentaire. Il offre un déploiement flexible et une forte adaptabilité. La précision et la répétabilité du positionnement peuvent atteindre le niveau centimétrique, prenant en charge des vitesses de fonctionnement relativement élevées et présentant une forte robustesse face aux changements environnementaux. Il a été largement adopté dans tous les scénarios industriels.
SLAM visuel multimodal.En fusionnant la vision monoculaire ou binoculaire avec l'IMU et d'autres sources de données, cette approche effectue la cartographie et la localisation grâce à des algorithmes d'extraction et d'optimisation de caractéristiques. Les solutions avancées peuvent atteindre une précision de positionnement au centimètre-et maintenir une stabilité à long-terme dans des environnements refusés par le GPS-avec une dérive accumulée minimale. Certains systèmes de pointe-intègrent le SLAM visuel avec des modèles de saisie basés sur l'IA-, permettant un contrôle intelligent unifié depuis la navigation et la localisation jusqu'à la manipulation et l'exécution.
(2) Architecture matérielle et logicielle du système de contrôle
Conception matérielle du contrôleur.Les processeurs multicœurs hautes-performances (tels que ARM Cortex-série A) sont largement utilisés, souvent associés à des puces FPGA pour-contrôle de mouvement en temps réel. Plusieurs protocoles de communication industriels (CANopen, EtherCAT, etc.) sont pris en charge pour connecter de manière flexible les variateurs et les capteurs. Des cycles de contrôle courts permettent un contrôle de mouvement complexe sur plusieurs-axes.
Architecture logicielle.Généralement basé sur une structure en couches (perception, décision, exécution), exécuté sur ROS ou sur des systèmes d'exploitation en temps réel-propriétaires pour garantir une coordination efficace des modules. Les fonctions avancées incluent la planification dynamique des chemins (A*, D* Lite, etc.), la planification de tâches multi-robots et l'évitement coopératif des collisions, tandis que les plates-formes cloud permettent la gestion de flotte, la surveillance de l'état et la maintenance à distance.
Goulots d’étranglement et avancées.Le principal défi réside dans le maintien d’une localisation robuste dans des environnements hautement dynamiques et non structurés. Des avancées sont attendues grâce à l'amélioration de la correspondance des fonctionnalités et de l'association des données de l'IA, aux architectures multicapteurs redondantes-pour une tolérance aux pannes plus élevée et à une suppression améliorée du bruit et des données anormales.
III. Technologie de servomoteur : le « cœur » et les « muscles » de la puissance de sortie
Les systèmes de servomoteur convertissent l'énergie électrique en un mouvement mécanique précis, affectant directement la vitesse, la charge utile, la précision et l'efficacité énergétique.
(1) Composants de base et caractéristiques de conception
Technologie de servomoteur.Les solutions grand public utilisent des servomoteurs CC sans balais ou des servomoteurs de roue-hautement intégrés, couvrant une large plage de puissance et offrant une densité de puissance élevée et un rendement élevé (souvent supérieur à 90 %). Les codeurs haute résolution intégrés-, tels que les codeurs absolus multi-tours, permettent un contrôle complet-en boucle fermée de la position, de la vitesse et du couple. Les conceptions intégrées dans la roue combinent le moteur, la boîte de vitesses et le frein dans la roue, offrant ainsi une structure compacte et une efficacité de transmission élevée.
Technologie de boîte de vitesses.Les réducteurs planétaires de précision et les entraînements harmoniques sont largement utilisés, avec des rapports de réduction élevés, un faible jeu, un couple de sortie élevé et une longue durée de vie. Les améliorations continues dans la conception du profil des dents, les matériaux et la fabrication de précision améliorent la douceur et la capacité de charge.
Systèmes de roues motrices AGV.En tant que modules hautement intégrés combinant conduite, direction et freinage, ces unités prennent en charge un mouvement omnidirectionnel avec une grande précision de direction. Ils offrent une capacité de charge et une vitesse de déplacement élevées, tout en intégrant des fonctions de surveillance de la vitesse, de contrôle d'angle en boucle fermée{{1}et de freinage de sécurité, ce qui en fait des composants clés pour les chariots élévateurs sans pilote et les AGV lourds.
(2) Technologies de contrôle des servomoteurs
Le contrôle vectoriel permet le découplage du couple et du flux magnétique, offrant une réponse dynamique rapide et une sortie de couple fluide. Le freinage régénératif réinjecte l’énergie cinétique dans la batterie lors d’une décélération ou d’une descente, améliorant ainsi l’utilisation de l’énergie et prolongeant l’autonomie.
Évolution technologique.Les systèmes évoluent vers une intégration plus poussée, une taille plus petite et une efficacité énergétique plus élevée. Par exemple, l'intégration du servomoteur au moteur réduit considérablement le volume et améliore la fiabilité du système. Dans le même temps, les bus industriels en temps réel basés sur Ethernet--tels qu'EtherCAT sont de plus en plus courants pour obtenir un contrôle synchrone multiaxes-de haute-précision.
IV. Technologie d'alimentation et de charge : la « source d'énergie » pour un fonctionnement continu
Un approvisionnement énergétique stable et efficace est la base du fonctionnement continu de l’AGV/AMR. Les technologies clés incluent les systèmes de batteries au lithium, la recharge intelligente et la recharge sans fil.
(1) Technologies et performances de base des batteries au lithium
Conception des cellules et des packs.Les batteries ternaires au lithium et au lithium fer phosphate sont largement utilisées, offrant une densité énergétique croissante et une longue durée de vie (souvent plusieurs milliers de cycles). Les packs de batteries adoptent des conceptions modulaires avec des configurations de tension et de capacité flexibles, ainsi que des indices de protection élevés tels que IP67 pour répondre aux exigences industrielles.
Systèmes de gestion de batterie (BMS).Agissant comme le « cerveau » du système de batterie, le BMS surveille avec précision la tension, le courant, la température, le SOC (état de charge) et le SOH (état de santé). Il fournit un équilibrage des cellules et de multiples protections de sécurité. Les solutions BMS avancées basées sur le cloud{{2} permettent une gestion complète des données-du cycle de vie, en utilisant l'analyse du Big-données pour optimiser les stratégies de charge et de décharge, prédire les pannes et prolonger la durée de vie de la batterie.
(2) Technologies et performances de recharge
Chargement filaire.Les solutions de charge rapide-utilisent des connecteurs hautes-performances avec une capacité de courant élevée et une longue durée de vie d'insertion, permettant un réapprovisionnement rapide en énergie. Les chargeurs intelligents offrent une sortie adaptative, un démarrage progressif, une protection complète et des diagnostics de pannes.
Chargement sans fil.Basée sur l’induction électromagnétique ou la résonance magnétique, la recharge sans fil permet une recharge automatique sans contact. La puissance de transmission, l’efficacité et la distance effective continuent de s’améliorer. La commodité « arrêt-et-charge » est particulièrement adaptée au rechargement automatique-pendant les intervalles de fonctionnement, augmentant ainsi considérablement l'utilisation de l'équipement.
Tendances technologiques.Les systèmes électriques recherchent une densité énergétique plus élevée, une charge plus rapide et une durée de vie plus longue. Les batteries à l'état solide-et les batteries sodium-ion sont à la frontière de la R&D. La recharge sans fil évolue vers une plus grande efficacité, une plus grande puissance et une plus grande intelligence, avec le potentiel de fournir un approvisionnement énergétique transparent et efficace à l’avenir.
Conclusion :-La synergie de la chaîne d'approvisionnement stimule la modernisation industrielle
Les hautes performances et la fiabilité des AGV/AMR dépendent de la coordination étroite et de l'évolution synchronisée des principaux éléments de la chaîne d'approvisionnement-de la chaîne d'approvisionnement-détection laser, navigation et contrôle, servomoteurs, alimentation et chargement. Dans tous les domaines, les technologies progressent sur la voie d'une plus grande précision, d'une plus grande intégration, d'une plus grande fiabilité et d'une consommation d'énergie plus faible, tandis que l'-intégration de domaines-telle que la fusion de contrôle de perception-, la mécatronique et la-bordure-la collaboration entre appareils-est devenue un moteur clé de l'innovation.
Pour les professionnels du secteur, une compréhension approfondie des fondements techniques et de la trajectoire de développement de cette chaîne d'approvisionnement sophistiquée est essentielle pour une sélection judicieuse des composants, l'optimisation des produits et une-planification stratégique prospective. À l'avenir, sous l'impulsion des politiques, de la technologie et des forces du marché, une chaîne d'approvisionnement haut de gamme ouverte, collaborative et résiliente-deviendra le pilier central soutenant l'expansion de l'industrie AGV/AMR vers des applications plus larges et une création de valeur plus élevée.
